1、适用范围：

适用于纵向屋顶通风气楼，并且屋顶通风气楼架间距为6m的一般工业厂房。

2、分类：

按控制方式分为：电动开启式、手动开启式。

按开启方式分为：统长开启型、分段开启型。

3、规格：

1)洞口尺寸应符合GB5824的规定。

2)基本屋顶通风气楼分为三种高度：900m、1200m、1500m。

3)基本窗长度不大于3m。

4)与钢屋顶通风气楼配合组成长度为6m的五种天窗高度。

4、产品标准：

JG/T3004-1993《钢天窗上悬钢天窗》

GB/T5824《建筑门窗洞口尺寸系列》

JG/T187《建筑门窗用密封胶条》主要产品包括：600、800、900顺坡气楼，600、800、900、1200、1500

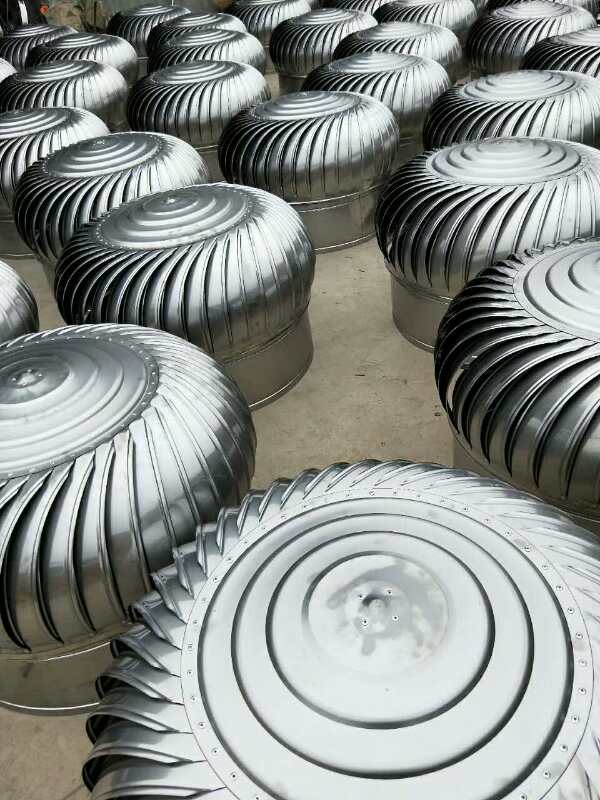

、2100、2500、3000、3500、4000、4500、5000、6000中脊及顺坡气楼,Ф350、Ф500、Ф600、Ф800涡

轮通风器，能满足各种客户的商业需求。

顺坡气楼施工顺序：

　　钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽

安装→堵头封闭（含横向泛水板）→交工验收。顺坡气楼钢架安装随屋面板安装同时进行，钢架可以整

体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。

　　顺坡气楼是由压型彩钢板、FRP采光板及钢结构骨架等附件组合而成的大型及通风、排气、排烟、采

光的综合设备，已广泛应用于电力、治金、化工、电子、造船等各行业的建筑面，气楼由主骨架、次骨

架组合而成，方便运输及安装。

　　主骨架和气楼喉口基础型钢焊接而成，与屋面形成一个整体。侧面维护板彩钢压型板，泛水包边板

用彩钢板折弯而成。

　　挡雨板选用优质的FRP采光板、集光板、排烟、通风功能为一体。

　　设导流板，杜绝空气回流现象，效果更佳。

1.3.2 泛水板

将通风气楼上部排水顺屋面排走，防止雨水通过屋脊进入室内。泛水板做法同屋脊盖板，采用δ=0.8 mm
